Quando a montagem começa sem alinhamento de estrutura, mapa de sinal e distribuição elétrica definidos, o resultado costuma aparecer rápido: frestas entre os módulos, falhas de imagem, excesso de manutenção e retrabalho em campo. Por isso, entender como instalar painel de LED modular do jeito certo é menos uma questão de encaixe e mais uma etapa crítica de performance, durabilidade e acabamento final.
Em projetos de varejo, eventos, comunicação visual e instalações comerciais, o painel modular traz uma vantagem clara: flexibilidade de formato, escala e manutenção. Mas essa flexibilidade exige método. Um painel indoor de pequeno pitch pede cuidado fino com nivelamento e visualização próxima. Já um outdoor precisa considerar vedação, dissipação térmica, resistência e estabilidade estrutural. O processo muda conforme a aplicação, e esse é o ponto que costuma separar uma instalação rápida de uma instalação confiável.
Antes de instalar, confirme compatibilidade do sistema
A montagem só começa de verdade depois da conferência técnica. Não basta ter os módulos em mãos. É necessário validar se gabinete, placas receptoras, fonte de alimentação, cabos flat, cabos de energia, controladora, processadora e software estão compatíveis entre si e dimensionados para a área final do painel.
Também vale checar o ambiente. Em um projeto indoor, o foco costuma estar em precisão visual, acesso de manutenção e distância de observação. Em um outdoor, entram fatores como proteção contra umidade, incidência solar, ventilação e ponto de energia mais estável. Se a estrutura metálica foi feita sem considerar a paginação dos gabinetes, a instalação já nasce com risco de desalinhamento.
Um erro comum é tratar todos os painéis modulares como equivalentes. Não são. O método de fixação, o tipo de manutenção frontal ou traseira e até a tolerância de encaixe variam conforme a linha do produto.
Como instalar painel de LED modular em etapas
A forma mais segura de instalar é seguir uma sequência lógica, reduzindo correções no fim da obra. Pular etapa quase sempre custa mais caro do que preparar bem o início.
1. Prepare a estrutura de fixação
A base da instalação precisa estar nivelada, esquadrejada e compatível com o peso total do painel. Isso inclui não apenas os módulos ou gabinetes, mas também fontes, cabeamento, acessórios e eventuais reforços de sustentação.
Em parede, a estrutura deve distribuir carga de maneira uniforme. Em suportes suspensos ou grids de evento, o cálculo precisa considerar vibração, movimentação e acesso técnico. Se houver qualquer torção na estrutura, os encontros entre módulos vão denunciar o problema na frente do painel.
Nesse ponto, use instrumentos de medição. Instalação “no olho” pode até funcionar em peças pequenas, mas não sustenta padrão em projetos comerciais.
2. Defina a paginação e a orientação dos módulos
Antes de fixar tudo, organize os gabinetes no chão ou em bancada, respeitando a ordem de montagem. Isso ajuda a identificar posição, sentido de conexão e rota de cabeamento. Muitos problemas de imagem surgem porque um gabinete foi invertido ou porque o técnico deixou para pensar no sinal depois da fixação.
A paginação também evita emendas mal distribuídas. Em painéis maiores, essa etapa faz diferença no acesso de manutenção e na estabilidade visual do conjunto.

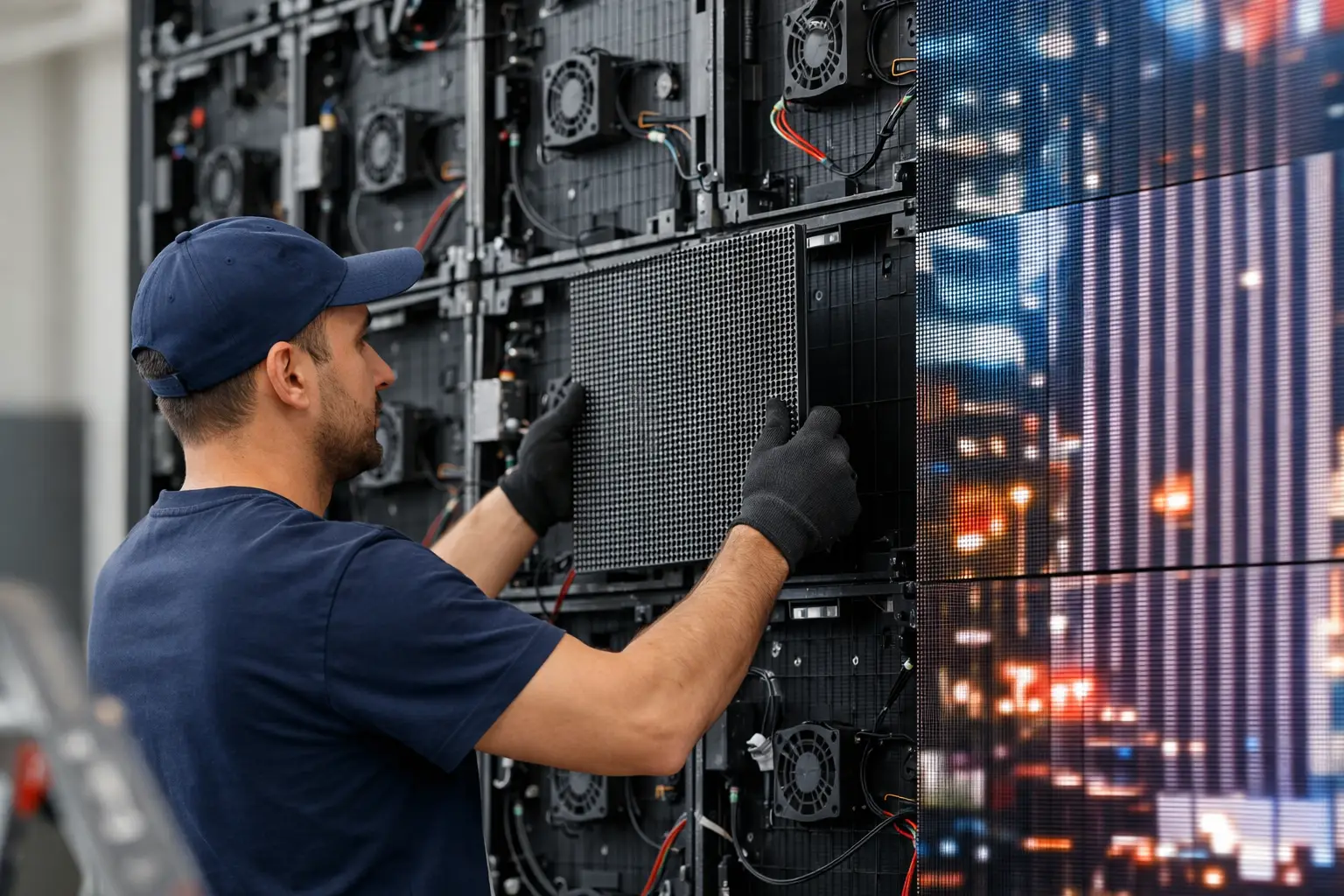

3. Faça a fixação mecânica com controle de alinhamento
Com a estrutura pronta, a instalação dos gabinetes ou módulos deve ocorrer em sequência, sempre conferindo prumo, nível e junção entre as peças. O ideal é trabalhar por linhas ou colunas, dependendo do sistema de travamento.
Aperto excessivo pode deformar gabinete. Aperto insuficiente gera folga e vibração. O ponto correto é o que mantém firmeza sem comprometer o encaixe. Em painéis de maior definição, qualquer desnível fica mais visível, principalmente em conteúdos com fundo claro ou linhas retas.
Se o sistema tiver trava rápida, teste cada ponto antes de avançar. Se for fixação parafusada, mantenha padrão de torque e sequência de fechamento. Isso reduz tensão desigual na estrutura.
4. Conecte energia com dimensionamento correto
A alimentação elétrica de um painel de LED modular precisa ser planejada por carga, distância e segurança. Não é recomendável improvisar distribuição. Cada fonte deve operar dentro da faixa adequada, com folga técnica para evitar aquecimento e queda de desempenho.
Organize os circuitos de modo que a carga fique equilibrada. Em painéis maiores, dividir alimentação por setores facilita manutenção e reduz impacto em caso de falha localizada. Também é importante respeitar bitola de cabos, proteção por disjuntores e aterramento.
Se a rede do local for instável, vale prever proteção adicional. Oscilação de energia afeta fonte, placa e vida útil do sistema.
5. Faça o cabeamento de sinal com lógica de percurso
Depois da energia, entra o mapa de sinal. Os cabos de dados precisam seguir a sequência definida pela controladora e pelas placas receptoras. Aqui, organização faz diferença prática. Cabos cruzados sem padrão dificultam manutenção, aumentam risco de erro e consomem tempo no comissionamento.
Respeite entrada e saída de sinal em cada gabinete. Em muitos casos, o painel até liga com parte do cabeamento errado, mas apresenta falhas intermitentes, blocos apagados ou ordem de imagem incorreta. É o tipo de problema que aparece na entrega, quando o conteúdo entra no ar.
Em instalações fixas, vale identificar os cabos. Em operações de rental, isso é quase obrigatório para ganhar agilidade na remontagem.
Configuração e teste não são detalhes
Depois da montagem física, vem a etapa que valida o projeto. A controladora ou processadora precisa reconhecer corretamente a resolução total do painel, o mapeamento dos gabinetes e os parâmetros da placa receptora. Se essa configuração estiver errada, a instalação pode parecer defeituosa quando, na verdade, o problema é lógico.
Ajuste brilho, taxa de atualização, calibração básica e teste uniformidade. Em ambiente indoor, brilho excessivo prejudica leitura e conforto visual. Em outdoor, brilho insuficiente compromete impacto em ambientes claros. Não existe ajuste universal. Depende de uso, distância, luz ambiente e proposta do conteúdo.
Faça testes com imagens chapadas, grades, texto pequeno e vídeo em movimento. Esse tipo de validação mostra com clareza desalinhamento, diferença de cor, linhas entre módulos e atraso de sinal.
O que mais gera problema na instalação
Na prática, os erros se repetem. Estrutura fora de esquadro, fonte subdimensionada, cabeamento desorganizado e configuração apressada estão entre os mais comuns. Também há falha de planejamento de manutenção. Um painel bem montado na frente, mas sem acesso técnico viável, vira dor de cabeça no primeiro reparo.
Outro ponto crítico é misturar componentes sem validar compatibilidade. Isso ocorre quando o comprador tenta aproveitar peças de origens diferentes para reduzir custo inicial. Às vezes funciona. Em muitos casos, gera instabilidade, perda de padrão visual e suporte mais difícil.
Também convém olhar para o ambiente real de uso. Poeira, umidade, incidência de calor e tempo de operação diária impactam diretamente a forma de instalar e os componentes complementares necessários.
Quando a instalação muda conforme a aplicação
Em retail, normalmente o foco está em acabamento, definição e integração com arquitetura comercial. O painel precisa ficar limpo visualmente, com pouco recuo e boa leitura de perto. Já em eventos, mobilidade e velocidade de montagem pesam mais. Sistemas com travas rápidas e manutenção simples ganham vantagem operacional.
No outdoor, a prioridade muda outra vez. Resistência, vedação, ventilação e estabilidade são fatores centrais. Nesses casos, saber como instalar painel de LED modular passa por entender que nem toda solução indoor adaptada atende bem a uma fachada ou mídia externa.
É por isso que a escolha dos componentes antes da obra influencia tanto a instalação. Fonte, gabinete, placa e acessórios certos encurtam o processo e reduzem risco técnico.
Vale instalar por conta própria?
Depende do porte do projeto e do nível de experiência da equipe. Para integradores e instaladores com domínio de estrutura, elétrica e configuração de LED, a instalação pode ser executada internamente com previsibilidade. Já em projetos maiores, fachadas, painéis suspensos ou aplicações com alta exigência de acabamento, o suporte técnico na especificação faz diferença desde o começo.
Em uma operação comercial, o custo de um painel parado ou mal configurado costuma ser maior do que o investimento em orientação correta. Por isso, muitas empresas preferem trabalhar com fornecimento técnico mais consultivo, como faz a Ledcenter, reunindo painéis, componentes e apoio na compatibilização do sistema.
Instalar bem não é apenas fazer a tela acender. É entregar uniformidade, segurança elétrica, manutenção viável e resultado visual consistente no uso real. Quando a instalação respeita essas etapas, o painel modular deixa de ser um conjunto de peças e passa a operar como solução de comunicação de verdade. Se o projeto começar com essa lógica, o restante do processo fica mais rápido, mais limpo e muito mais confiável.
