Descrição
A Receiving Card NV7508 da NovaStar é uma placa receptora desenvolvida para integrar sistemas profissionais de Painel de LED, realizando o recebimento e a distribuição dos dados responsáveis pela formação da imagem nos módulos do display.
Desenvolvida pela NovaStar, fabricante especializada em sistemas de controle LED, a Receiving Card NV7508 oferece uma solução para profissionais que trabalham com montagem, manutenção, reposição e expansão de sistemas de Painel de LED.
Disponível na Ledcenter, a placa receptora NovaStar pode integrar diferentes configurações compatíveis de Painel de LED Indoor, Painel de LED Outdoor, Tela de LED, Telão de LED, Display LED, Videowall de LED, painéis publicitários, sistemas para eventos, locação e instalações fixas.
A compatibilidade da Receiving Card NovaStar NV7508 deve ser analisada de acordo com as características técnicas do sistema. Resolução do módulo, Driver IC, scan, pinagem, configuração elétrica e arquitetura do Painel LED estão entre os fatores que precisam ser considerados antes da instalação ou substituição da placa.
Na Ledcenter, você encontra soluções profissionais para Painel de LED, incluindo Receiving Cards NovaStar, controladoras, processadoras, players, módulos LED, componentes e acessórios para sistemas de LED.

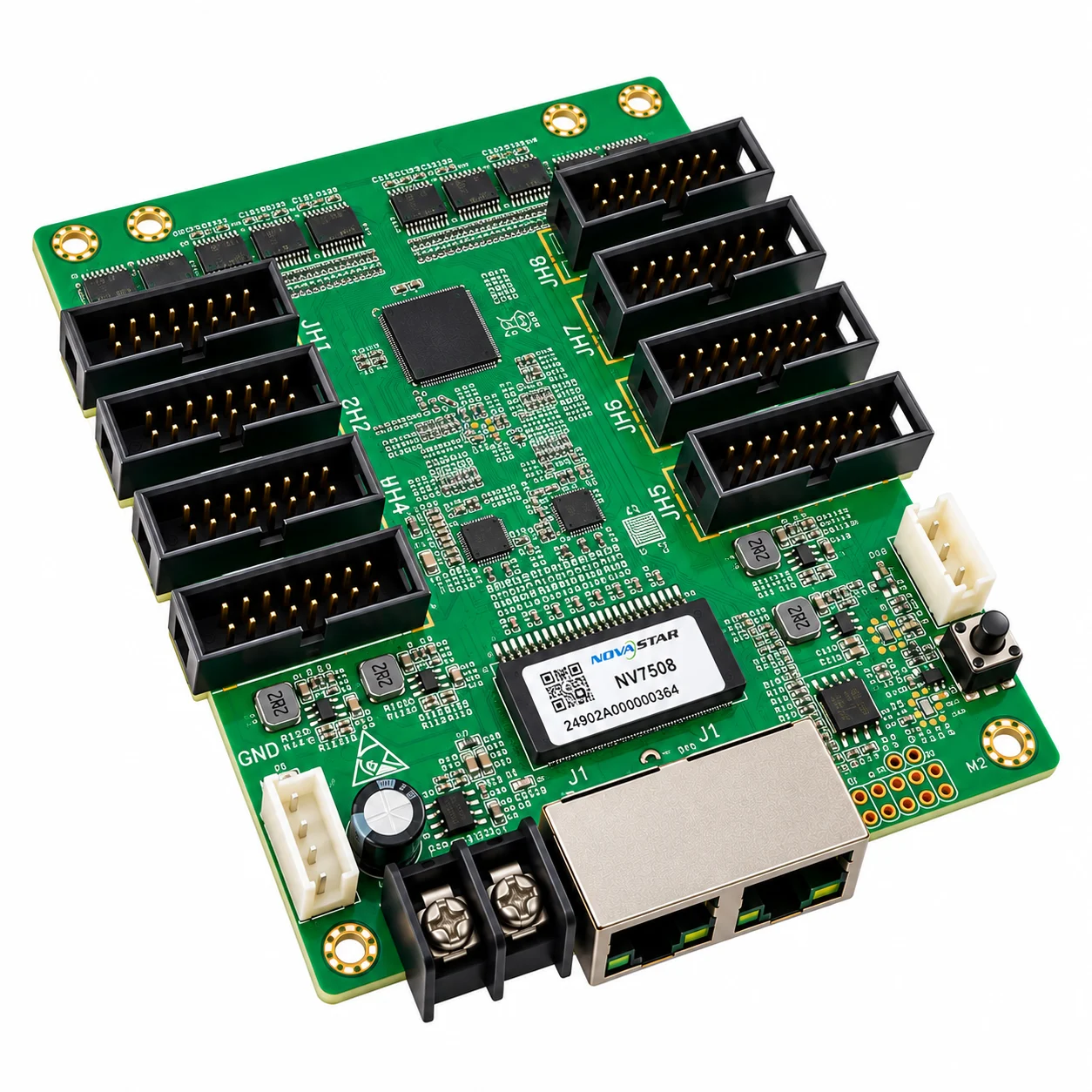

Receiving Card NV7508: placa receptora NovaStar para Painel de LED
A Receiving Card é uma parte fundamental do sistema de controle de um Painel de LED.
Sua função dentro da arquitetura do display é receber os dados enviados pelo sistema de controle e realizar a comunicação necessária com os módulos LED conectados, conforme a configuração técnica do equipamento.
A Receiving Card NV7508 NovaStar pode fazer parte dessa arquitetura em sistemas compatíveis, atendendo aplicações profissionais que utilizam displays formados por módulos LED.
Em projetos maiores, diversas placas receptoras podem trabalhar dentro do mesmo sistema, com cada Receiving Card responsável pela área de pixels determinada durante a configuração.
Isso permite a construção de diferentes formatos e dimensões de Tela de LED, desde que sejam respeitadas as capacidades dos componentes e a arquitetura definida para o projeto.
Receiving Card para sistemas profissionais de LED
A Receiving Card NV7508 pode ser utilizada tanto na montagem de novos sistemas quanto em aplicações de manutenção, reposição ou expansão de um Painel de LED existente, desde que exista compatibilidade técnica.
Esse tipo de componente é utilizado em projetos profissionais como:
- Painel de LED Indoor
- Painel de LED Outdoor
- Tela de LED profissional
- Telão de LED
- Display LED
- Videowall de LED
- Painéis publicitários de LED
- Digital signage
- Painel de LED para eventos
- Sistemas LED para locação
- Painel de LED para igrejas
- Auditórios
- Displays corporativos
- Ambientes comerciais
- Instalações fixas
- Projetos audiovisuais
- Manutenção de Painel LED
- Reposição de componentes
- Sistemas profissionais de módulos LED
A aplicação correta da Receiving Card para Painel de LED depende sempre da configuração técnica do sistema.
Receiving Card NV7508 para manutenção e reposição
Além de integrar novos projetos, a Receiving Card NV7508 da NovaStar pode ser utilizada em processos de manutenção, expansão ou reposição de componentes de sistemas compatíveis.
Em uma manutenção, não é recomendado presumir que duas Receiving Cards são intercambiáveis apenas porque possuem funções semelhantes ou pertencem à mesma fabricante.
Antes da substituição de uma placa receptora, devem ser verificadas as características do módulo LED, sistema de controle, configuração eletrônica e demais componentes existentes no display.
A substituição de uma Receiving Card NovaStar também pode exigir configuração técnica do sistema.
Compatibilidade da Receiving Card com Painel de LED
Um dos pontos mais importantes na escolha de uma Receiving Card para Painel de LED é a compatibilidade.
O pixel pitch, isoladamente, não determina qual placa receptora deve ser utilizada.
Isso significa que saber apenas que uma Tela de LED utiliza módulos P1.8, P2.5, P3.91, P4, P5 ou outro pitch não é suficiente para confirmar se a Receiving Card NV7508 é compatível.
Antes da compra ou substituição da placa receptora, devem ser avaliadas características como:
Resolução do módulo • Driver IC • Scan • Pinagem • Configuração elétrica • Alimentação • Distribuição de dados • Arquitetura do sistema • Sistema de controle
Dois Painéis de LED com o mesmo pixel pitch podem possuir arquiteturas eletrônicas diferentes e, consequentemente, utilizar configurações distintas de Receiving Card.
Por isso, instalação, substituição e configuração devem ser realizadas por profissional capacitado e familiarizado com sistemas de controle LED.
NovaStar para sistemas de Painel de LED
A NovaStar é uma fabricante especializada em soluções para processamento, envio, recebimento e gerenciamento de sinais utilizados em sistemas profissionais de LED.
Dentro dessa arquitetura, a Receiving Card NV7508 NovaStar atua como placa receptora e integra o sistema responsável pela comunicação entre o controle e os módulos que formam o display.
Equipamentos dessa categoria são utilizados em diferentes aplicações profissionais, incluindo Painel de LED, Tela de LED, Telão de LED, videowall e outros formatos de display LED.
Ficha Técnica – Receiving Card NV7508 NovaStar
| Característica | Especificação | Informação / Aplicação |
| Marca | NovaStar | Fabricante de sistemas profissionais de controle para Painel de LED |
| Modelo | NV7508 | Modelo da Receiving Card NovaStar |
| Categoria | Receiving Card | Placa receptora para sistemas de Painel de LED |
| Interfaces de saída | 8 × HUB75E | Conexão direta com módulos LED compatíveis |
| Grupos de dados RGB paralelos | Até 16 grupos | Distribuição paralela de dados RGB |
| Portas Ethernet | 2 × Gigabit Ethernet | Comunicação e encadeamento dentro do sistema de controle |
| Capacidade máxima – PWM Driver IC / 8 bits | 512 × 512 px @ 60 Hz | Capacidade máxima nesta condição de operação |
| Capacidade máxima – PWM Driver IC / 10 bits | 512 × 256 px @ 60 Hz | Capacidade máxima com fonte de vídeo de 10 bits |
| Capacidade máxima – Common Driver IC / 8 bits | 512 × 384 px @ 60 Hz | Capacidade máxima nesta configuração |
| Capacidade máxima – Common Driver IC / 10 bits | 512 × 192 px @ 60 Hz | Capacidade máxima nesta configuração |
| 18bit+ | Sim | Tecnologia voltada ao aprimoramento da escala de cinza, especialmente em baixo brilho |
| Color Management | Sim | Gerenciamento de cores para melhor controle da reprodução do Painel de LED |
| Gamuts suportados | Rec.709 / DCI-P3 / Rec.2020 / Personalizado | Permite trabalhar com diferentes espaços de cor |
| Calibração de brilho | Sim | Suporte à calibração em nível de pixel |
| Calibração de cromaticidade | Sim | Auxilia na uniformidade de cores do Painel de LED |
| Quick Adjustment of Dark or Bright Lines | Sim | Ajuste de diferenças visuais nas junções entre módulos ou gabinetes |
| Multi-batch Adjustment | Sim | Auxilia no ajuste visual entre módulos provenientes de diferentes lotes |
| Low Latency | Sim | Recurso para redução da latência em configurações compatíveis |
| Gamma RGB independente | Sim | Permite ajustes independentes dos canais vermelho, verde e azul |
| Suporte a 3D | Sim | Utilização em conjunto com sistema/controlador NovaStar compatível |
| Rotação de imagem | 0° / 90° / 180° / 270° | Permite diferentes orientações de instalação do display |
| Monitoramento de temperatura | Sim | Monitoramento da temperatura da Receiving Card |
| Monitoramento de tensão | Sim | Monitoramento da tensão de alimentação da placa |
| Detecção de erros de comunicação | Sim | Auxilia no diagnóstico do sistema de comunicação |
| Backup de programa | Sim | Recurso voltado à segurança e confiabilidade da configuração |
| Redundância / backup em loop | Sim | Possibilita redundância de comunicação em sistemas compatíveis |
| Tensão de entrada | DC 3,8 V a 5,5 V | Faixa de alimentação da Receiving Card |
| Corrente nominal | 0,5 A | Corrente nominal de operação |
| Consumo nominal | 2,5 W | Consumo nominal da placa |
| Temperatura de operação | -20 °C a +70 °C | Faixa de temperatura durante o funcionamento |
| Umidade de operação | 10% a 90% RH | Sem condensação |
| Temperatura de armazenamento | -40 °C a +85 °C | Faixa indicada para armazenamento |
| Umidade de armazenamento | 0% a 95% RH | Sem condensação |
| Certificações | RoHS / EMC Class A | Conformidades informadas para o produto |

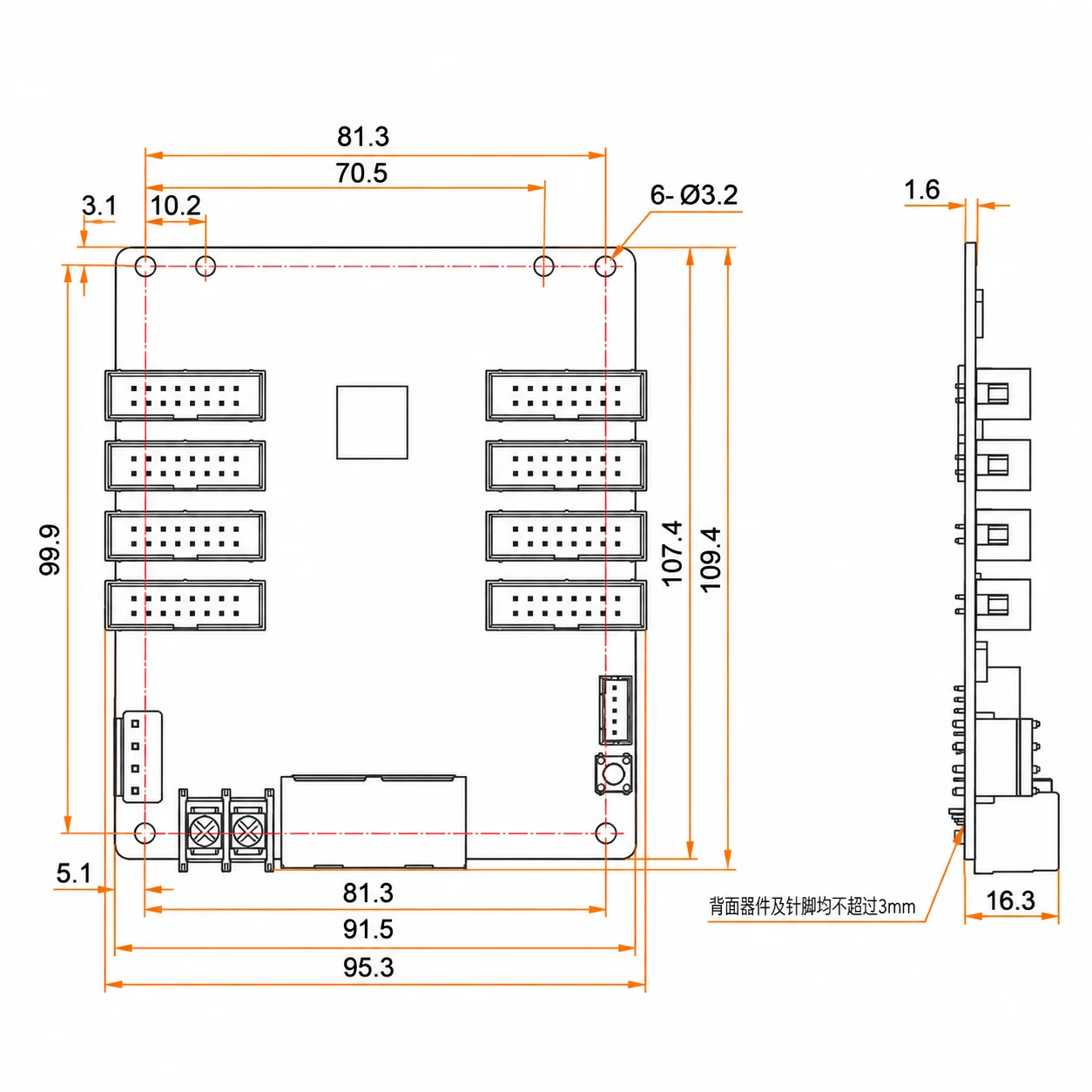

| Dimensões | 109,4 × 95,3 × 19,3 mm | Dimensões físicas da Receiving Card |
| Peso líquido | aprox. 70,2 g | Peso de uma unidade |
Capacidade de carga da Receiving Card NV7508
A capacidade máxima da Receiving Card NV7508 não deve ser apresentada simplesmente como “512 × 512 pixels”, porque esse valor varia conforme o Driver IC e a profundidade de bits da fonte de vídeo.
Com PWM Driver IC e vídeo de 8 bits, a capacidade pode atingir 512 × 512 pixels @ 60 Hz. Em 10 bits, o limite passa para 512 × 256 pixels @ 60 Hz.
Com Common Driver IC, a capacidade especificada é de até 512 × 384 pixels @ 60 Hz em 8 bits e 512 × 192 pixels @ 60 Hz em 10 bits.
Essa informação é importante principalmente para técnicos e integradores que precisam dimensionar corretamente a quantidade e a distribuição das Receiving Cards em um Painel de LED profissional.
Por que o pixel pitch não determina a Receiving Card?
Essa é uma dúvida comum na escolha de componentes para Painel de LED.
O pixel pitch informa a distância entre os pixels de um módulo, mas não descreve toda a sua arquitetura eletrônica.
Por isso, dois módulos classificados como P2.5, por exemplo, podem possuir diferenças em resolução, Driver IC, scan, pinagem e configuração.
Consequentemente, não é possível afirmar que uma determinada Receiving Card para Painel LED seja compatível utilizando somente o pitch como referência.
A avaliação correta considera o conjunto completo de componentes utilizados no sistema.
Para quem é indicada a Receiving Card NV7508?
A Receiving Card NV7508 NovaStar é um componente técnico destinado a profissionais e empresas que atuam no mercado de sistemas LED, como:
Integradores • Técnicos especializados • Empresas de eventos • Empresas de locação • Instaladores • Montadores de Painel de LED • Empresas de manutenção • Profissionais de audiovisual • Fabricantes e montadores de displays LED
Também pode ser utilizada como componente de reposição em sistemas compatíveis, mediante avaliação técnica.
Por que comprar na Ledcenter?
A Ledcenter trabalha com soluções e componentes para montagem, manutenção e expansão de sistemas profissionais de Painel de LED.
Entre os equipamentos e componentes disponíveis estão:
Receiving Cards NovaStar • Controladoras para Painel de LED • Processadoras • Players • Módulos LED • Componentes eletrônicos • Peças para manutenção • Acessórios para sistemas LED
A Receiving Card NV7508 amplia a linha de componentes NovaStar disponíveis para profissionais que trabalham com sistemas de controle e displays LED.
Para novos projetos, manutenção, expansão ou reposição de componentes para Painel de LED, conte com a Ledcenter.
Receiving Card NovaStar e soluções profissionais para Painel de LED. Na Ledcenter, tem.
FAQ – Receiving Card NV7508 NovaStar para Painel de LED
- O que é a Receiving Card NV7508?
É uma placa receptora NovaStar destinada à integração em sistemas profissionais compatíveis de Painel de LED. - Quem fabrica a Receiving Card NV7508?
A fabricante é a NovaStar. - Para que serve uma Receiving Card em um Painel de LED?
Ela integra o sistema responsável por receber e distribuir os dados utilizados pelos módulos do display. - A Receiving Card NV7508 serve para Painel de LED?
Sim, desde que a configuração técnica do sistema seja compatível. - Funciona em qualquer Painel de LED?
Não. A compatibilidade precisa ser verificada tecnicamente. - Serve para Painel de LED Indoor?
Pode integrar sistemas Indoor compatíveis. - Serve para Painel de LED Outdoor?
Pode integrar sistemas Outdoor compatíveis. - A placa receptora NovaStar serve para Tela de LED?
Pode integrar Telas de LED com arquitetura compatível. - Pode ser utilizada em Telão de LED?
Sim, considerando a compatibilidade técnica do sistema. - Pode ser usada em videowall de LED?
Pode integrar sistemas compatíveis de videowall de LED. - Serve para Painel de LED publicitário?
Pode ser utilizada em sistemas publicitários compatíveis. - Pode ser utilizada em Painel de LED para eventos?
Sim, dependendo da configuração do sistema. - Serve para empresas de locação de Painel de LED?
Pode integrar sistemas profissionais compatíveis utilizados em locação e eventos. - A Receiving Card NV7508 pode ser utilizada em instalações fixas?
Sim, em sistemas compatíveis. - Posso escolher a Receiving Card somente pelo pixel pitch?
Não. O pitch sozinho não determina a compatibilidade. - A Receiving Card NV7508 funciona necessariamente em Painel P2.5?
Não necessariamente. É necessário avaliar a configuração técnica. - Funciona em Painel P3.91?
Pode funcionar em sistemas compatíveis, mas o pitch isoladamente não confirma isso. - E em Painel P5?
Também depende da arquitetura eletrônica do sistema. - O que deve ser verificado antes da compra?
Resolução, Driver IC, scan, pinagem, alimentação, configuração elétrica e arquitetura do sistema. - Dois Painéis de LED do mesmo pitch podem utilizar Receiving Cards diferentes?
Sim. Eles podem possuir configurações eletrônicas distintas. - Posso substituir qualquer Receiving Card pela NV7508?
Não é recomendado presumir compatibilidade sem avaliação técnica. - Posso substituir outra Receiving Card NovaStar pela NV7508?
Ser da mesma fabricante não garante substituição direta. - É necessário configurar a Receiving Card NV7508?
A instalação deve respeitar os parâmetros e a configuração técnica do sistema. - Preciso de um técnico para instalar a placa?
Recomenda-se instalação e configuração por profissional capacitado. - Uma configuração incorreta pode afetar o Painel de LED?
Sim. Parâmetros incorretos ou incompatíveis podem impedir o funcionamento adequado do display. - Receiving Card e controladora são a mesma coisa?
Não. São componentes que desempenham funções diferentes no sistema. - Receiving Card e Sending Card são iguais?
Não. Possuem funções distintas dentro da arquitetura de controle LED. - A Receiving Card se conecta ao sistema de controle?
Sim. Ela integra a cadeia de comunicação responsável pela distribuição dos dados no display. - A Receiving Card define o pixel pitch?
Não. O pitch é uma característica física do módulo LED. - A Receiving Card define a resolução física do painel?
Não. A resolução física é determinada pela quantidade e disposição dos pixels dos módulos. - A Receiving Card aumenta o brilho do painel?
Não é essa a função da placa receptora. - Um Painel de LED grande utiliza mais de uma Receiving Card?
Pode utilizar diversas placas, dependendo da resolução e da arquitetura do projeto. - É possível utilizar várias Receiving Cards NV7508 no mesmo sistema?
A quantidade deve ser dimensionada de acordo com o projeto e as especificações técnicas. - A Receiving Card NV7508 serve para manutenção?
Pode ser utilizada em manutenção de sistemas compatíveis. - Pode ser utilizada como peça de reposição?
Sim, quando houver compatibilidade técnica. - Posso comprar somente porque minha placa antiga também é NovaStar?
Não. É necessário verificar o modelo e a configuração do sistema. - Preciso conhecer o módulo LED utilizado?
Sim. As características do módulo são importantes na avaliação da compatibilidade. - O Driver IC é importante na escolha da Receiving Card?
Sim. - O scan do módulo deve ser verificado?
Sim. - A pinagem também é importante?
Sim. Ela faz parte da configuração eletrônica do sistema. - A alimentação precisa ser verificada?
Sim. A instalação deve respeitar as especificações elétricas do projeto e dos componentes. - A Receiving Card NV7508 é indicada para uso profissional?
É um componente destinado à integração em sistemas profissionais compatíveis de LED. - Pode ser utilizada em Painel de LED para igreja?
Pode integrar sistemas compatíveis instalados em igrejas e auditórios. - Pode ser utilizada em lojas e ambientes comerciais?
Sim, em displays LED compatíveis. - Pode ser utilizada em estúdios?
Pode integrar sistemas profissionais compatíveis utilizados em aplicações audiovisuais. - Serve para digital signage?
Pode fazer parte da arquitetura de sistemas LED utilizados em sinalização digital. - Pode ser utilizada em Painel de LED para palco?
Sim, desde que a configuração seja compatível. - A Receiving Card NV7508 acompanha Painel de LED?
Não. Este anúncio refere-se à Receiving Card. - A Receiving Card acompanha controladora?
Não, salvo indicação expressa no anúncio. - A Receiving Card acompanha módulos LED?
Não, salvo indicação expressa no anúncio. - Posso configurar uma Receiving Card sem conhecimento técnico?
A configuração de sistemas de controle LED exige conhecimento técnico específico. - A Ledcenter consegue confirmar compatibilidade somente sabendo o pitch?
Não. O pixel pitch sozinho não fornece informações suficientes. - É necessário conhecer outros dados do Painel de LED?
Sim. A análise deve considerar a configuração técnica completa do sistema. - A Receiving Card NV7508 pode ser utilizada em projeto novo?
Sim, desde que o projeto seja dimensionado para componentes compatíveis. - Pode ser utilizada na expansão de uma Tela de LED?
Pode ser possível, mas a arquitetura existente precisa ser analisada. - É indicada para integradores de Painel de LED?
Sim. É um componente técnico voltado a sistemas profissionais de LED. - Onde comprar Receiving Card NV7508 NovaStar?
Na Ledcenter, conforme disponibilidade de estoque. - A Ledcenter trabalha com Receiving Cards NovaStar?
Sim. A Ledcenter trabalha com componentes e equipamentos para sistemas profissionais de LED. - A Ledcenter possui outros equipamentos para Painel de LED?
Sim. Entre as soluções estão controladoras, processadoras, players, módulos e componentes para sistemas LED. - Por que verificar a compatibilidade antes de instalar a Receiving Card NV7508?
Porque o funcionamento correto depende das características eletrônicas e da configuração do sistema no qual a placa será instalada.
